基于能量色散的X射线荧光探测技术



X射线是指波长从0.01~10nm范围内的电磁辐射的统称，每一种元素的原子都有它的特征X谱线。

当一束X射线与原子相互作用时，如果其能量大于或等于原子某一轨道上的电子的结合能，该轨道上的电子会被逐出，对应的会形成一个空穴，从而使原子处于激发态。不同外层电子向空穴跃迁时释放的能量各有不同，从而产生一些列辐射，根据量子力学理论，当较外层电子跃迁至内层空穴所释放的能量以辐射的形式放出，便产生了X射线荧光。X射线荧光的能量等于原子两能级之间的能量差，因此能够以此表征为该元素的特征X射线或X荧光，在一定浓度范围内，该荧光强度和元素含量成正比，由此可以进行元素定性和定量分析。

XRF合金分析仪中，受控的X射线源发射X射线照射被测对象，原子的壳层电子因吸收能量变得极不稳定，其中一部分电子产生受激辐射，释放出表征该元素特征的X射线荧光光子， X射线荧光光子经探测器捕获产生电信号，该信号经放大、滤波、AD转换和数字信号处理形成谱图信息，通过特定算法对谱图进行处理，计算出该元素浓度。



---



主要应用领域

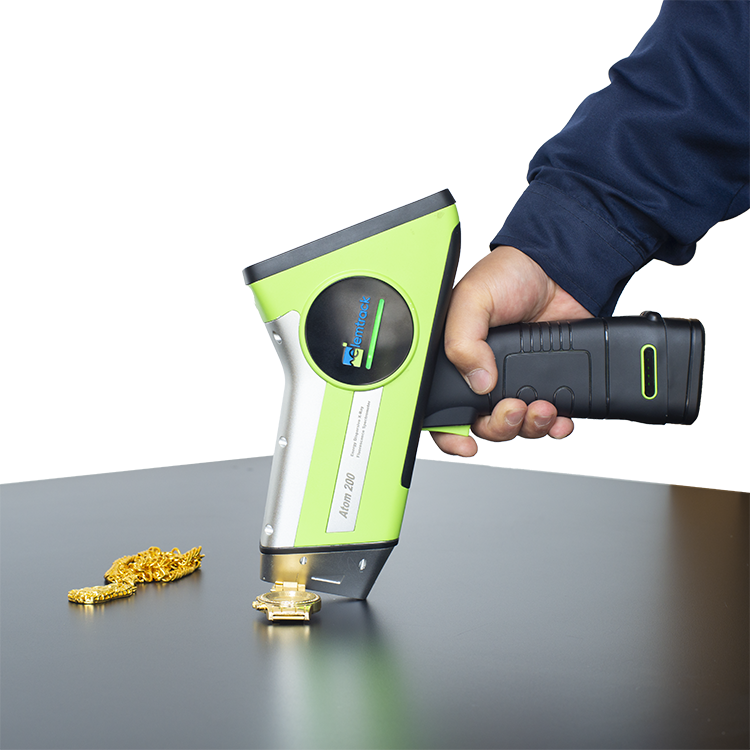

Elemtrack的手持式XRF合金分析仪可广泛应用于钢铁冶炼、机械制造与加工、军事装备制造、维修和处废、航空航天工业、船舶和汽车制造、金属资源回收、贵金属生产加工等多个领域，可以对金属材料成分进行快速无损检测。



◆ 材料成分分析

   在生产制造各种应用场景下，可快速分析合金成分，判定合金牌号：

   铁基合金：高低合金钢、不锈钢、工具钢、铬/钼钢等；

   钴合金、镍合金、镍/钴耐热合金、钛合金等；

   铜合金、青铜、锌合金、钨合金等；

   贵金属：金、银、铂、钯等。

◆ 材料可靠性鉴别（PMI）

    用于生产制造质量控制，对金属原材料、半成品和成品进行检测，可以快速进行“合格”、“不合格”判定，防止混料和不合格原料导致的质量风险。

◆ 金属回收和分拣

    在金属回收过程中，对铁基、铜基、铝基、贵金属等各种金属材料进行快速分析鉴别，为交易估值和分类回收提供参考数据。

















---

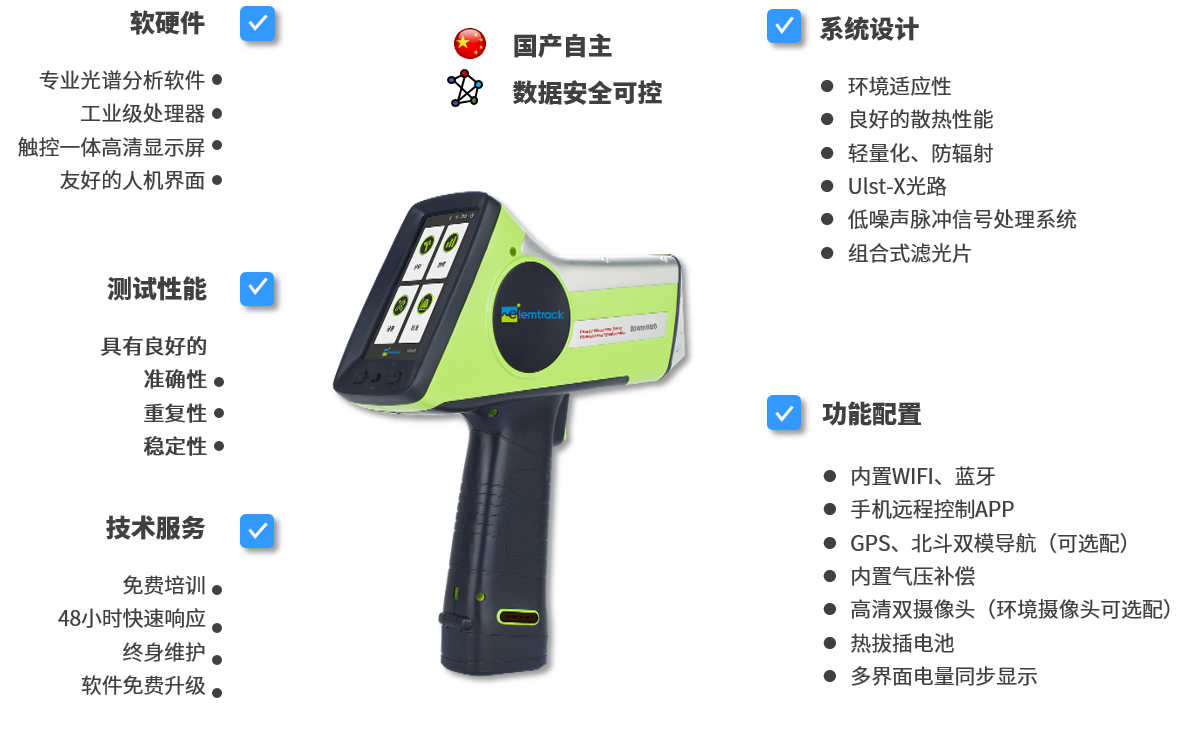

产品优势

◆ 坚固耐用、便携性好

整机采用人体工程学设计，尺寸小、重量轻，结构坚固。良好的环境适应性，具有防尘防水、抗冲击跌落振动、耐高低温等优点，可以在恶劣环境下工作。

◆ 安全防护可靠

可自动感知被测物体距离，禁止空测时激发X射线；

360°三态LED状态显示和声响提示，上电和待机时，LED显示为绿色，X射线激发时，橙色LED状态指示灯呼吸闪烁，故障时红灯闪烁，测试结束时，发出声响提示；

可靠的防辐射设计，可有效屏蔽杂散X射线，作业面辐射强度低于国家有关标准；

具有良好的散热设计，保证仪器的稳定性。



◆ 测试性能好

无损检测、无需制样；

稳定性和重复性好；

检测效率高，3秒即可给出测试结果，测试时间可任意设置；

可同时分析Mg，Al，Si，P，S，Ti，V，Cr，Mn，Fe，Co，Ni，Cu，Zn，Se，Zr，Nb，Mo，Rh ，Pd，Ag，Cd，Sn，Sb，Hf，Ta，W，Re，Pb，Bi等40余种标准元素。

◆功能配置丰富

内置WIFI和蓝牙，可为用户提供和灵活的数据传输模式，搭载蓝牙打印机可以现场打印测试结果；

具有跨平台设备互联功能，可以通过windows设备或Android手机远程操控仪器和同步共享数据；

热拔插电池可以提供长时间的换电时间，方便用户更换电池，内置摄像头可以实现现场环境拍摄（可选功能）和样品拍照；

配置高容量数据存储器，可实现用户数据海量存储。

Elemtrack的NDT专用分析软件，内置1000余种牌号库、具有一键启动测试、智能强度校正、用户自定义曲线、自动生成测试报告等功能；









---



技术规格和参数

测量元素范围	从Mg到U（随仪器配置不同）
测试含量范围	ppm~99.99%
仪器尺寸	27.6cm╳24.5cm ╳8.2cm
仪器质量	1.5Kg（含电池）
工作温度/湿度	工作温度-10℃~50℃/湿度：10%~90%
X射线激励源	4W，50KV、200uA，可选配Rh、W、Ag靶材
探测器	SDD探测器
滤光片和校准系统	可选单组滤光片或8位程控多组自动切换滤光片，可选内置校准，可选配小点测量模块
气压补偿	内置气压计，程序自动补偿
微计算机系统	工业级4核1.8GHz处理器，系统内存：2G，高清触控一体显示屏
数据存储	标配24GB，可选配更大储存，可存储海量光谱数据
样品摄像头	高清微距摄像头，可拍摄样品图片
环境摄像头	可选配
数据接口	2个USB接口，可以拷贝数据和连接PC
无线接口	内置WIFI和蓝牙，可连接网络和手机，可通过手机和PC远程控制仪器并实现数据同步共享
操作系统	工业级Linux操作系统
软件系统	Elemtrack专用合金分析软件，内置牌号库，可定制报告模板，可定制多国语言界面
安全防护	360°X射线状态红色LED闪烁显示、自动感知样品、禁止空测、防辐射设计
智能电池	工作时间不小于8小时，带电量显示，可热拔插、不关机直接更换电池
环境适应性	防尘防水、抗跌落、抗冲击和振动



---
